Hơn 15 năm phân phối thiết bị và tư vấn vật tư cho hàng trăm dự án, tôi gặp không ít công trình chi tiền tỷ cho hệ thống chữa cháy nhưng lại lơ là đường cấp nguồn. Một xung điện quá áp đột ngột lan truyền từ nguồn điện lưới đủ sức thiêu rụi toàn bộ bo mạch tủ trung tâm báo cháy trong tích tắc. Lắp đặt tủ cắt lọc sét nguồn AC bảo vệ thiết bị PCCC chính là lớp áo giáp tối quan trọng, giữ cho hệ thống cứu hỏa luôn sẵn sàng hoạt động trong mọi tình huống khẩn cấp.

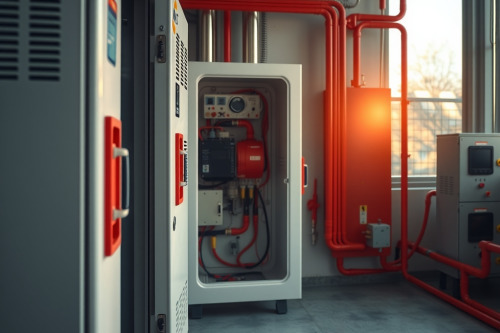

Tủ cắt lọc sét nguồn AC bảo vệ thiết bị PCCC là gì?
Đây là thiết bị chuyên dụng được đấu nối tiếp hoặc song song ngay phía trước nguồn cấp điện AC (1 pha 220V hoặc 3 pha 380V) của các thiết bị PCCC trọng yếu. Khác với thiết bị chống sét thông thường chỉ xả dòng, tủ này thực hiện hai nhiệm vụ song song: cắt xung sét lớn và lọc sạch xung nhiễu điện áp cao tần sinh ra do đóng cắt tải hoặc hiện tượng sét đánh gián tiếp.
Trang bị này giúp triệt tiêu dòng quá áp xuống ngưỡng an toàn cho vi mạch điện tử. Thiết bị PCCC thường nhạy cảm với sự trồi sụt điện áp. Một xung điện vài nghìn volt có thể phá hủy biến áp nguồn hoặc vi xử lý giám sát ngay lập tức.
Cấu tạo kỹ thuật bên trong tủ cắt lọc sét lan truyền
Một bộ tủ tiêu chuẩn không đơn thuần chỉ chứa các khối MOV (Metal Oxide Varistor) giá rẻ. Thiết bị hoàn chỉnh phải được tích hợp đa tầng bảo vệ khép kín.
Tầng 1: Cắt sét sơ cấp năng lượng lớn
Tầng đầu vào tiếp nhận trực tiếp dòng sét đánh lan truyền từ trạm biến áp hoặc đường dây hạ thế ngoài trời. Bộ phận này sử dụng van chống sét công nghệ Spark Gap hoặc mảng MOV công suất lớn, chịu được dòng xung sét dạng sóng 10/350µs hoặc 8/20µs với cường độ xả tối thiểu từ 40kA đến 100kA mỗi pha.
Tầng 2: Cuộn lọc thông thấp khử xung nhiễu LC
Sau khi tầng sơ cấp xả phần lớn năng lượng sét xuống đất, điện áp dư và sóng hài cao tần vẫn còn tồn tại. Mạch lọc L-C (gồm cuộn cảm và tụ điện xung) làm nhiệm vụ làm mịn dạng sóng sin của dòng điện AC, giảm tốc độ biến thiên điện áp (dV/dt), ngăn ngừa hiện tượng kích hoạt báo cháy giả do nhiễu nguồn.
Tầng 3: Cắt sét thứ cấp triệt tiêu điện áp dư
Tầng bảo vệ tinh nằm ở đầu ra tải sử dụng các diode triệt xung phản ứng nhanh (SAD hoặc MOV loại nhỏ). Tốc độ đáp ứng ở tầng này đạt dưới 1ns, ghìm điện áp dư (Up) xuống dưới mức chịu đựng an toàn của thiết bị PCCC (thường dưới 800V đối với mạng điện 220V).
Vì sao hệ thống cứu hỏa bắt buộc phải lắp tủ cắt lọc sét?
Hệ thống PCCC bao gồm nhiều thiết bị bán dẫn tinh vi: tủ điều khiển báo cháy trung tâm, tủ điều khiển máy bơm chữa cháy, hệ thống van xả tràn điện từ và chuông còi. Những thiết bị này hoạt động liên tục 24/7/365.
Khi mưa giông xảy ra, nguy cơ sét đánh lan truyền qua đường dây điện hạ thế là cực kỳ cao. Nếu không có tủ cắt lọc sét nguồn AC bảo vệ thiết bị PCCC, bo mạch điều khiển sẽ bị cháy hỏng. Hậu quả là toàn bộ hệ thống tê liệt đúng vào thời điểm rủi ro hỏa hoạn do chập điện tăng cao nhất.
Thiệt hại gián tiếp từ việc gián đoạn vận hành, chi phí nhập khẩu linh kiện thay thế và thời gian khắc phục sự cố luôn đắt hơn gấp nhiều lần so với chi phí đầu tư một tủ bảo vệ đường nguồn ngay từ đầu.
Thông số kỹ thuật cần chú ý khi lựa chọn thiết bị
Không phải tủ chống sét nào trên thị trường cũng phù hợp cho hệ thống chữa cháy. Khi duyệt bản vẽ hoặc đặt hàng vật tư, bạn cần soi kỹ các chỉ số sau:
Thứ nhất là dòng xả định mức (In) và dòng xả tối đa (Imax). Đối với tủ điện tổng cấp cho bơm chữa cháy, Imax nên đạt tối thiểu 50kA (xung 8/20µs). Đối với tủ báo cháy trung tâm, cấu hình kết hợp cắt sét Type 1 + Type 2 với dòng xung Iimp từ 12.5kA (xung 10/350µs) trở lên là bắt buộc.
Thứ hai là điện áp bảo vệ danh định (Up). Càng thấp càng tốt. Với nguồn 220V/380V, Up nên nằm trong dải từ 600V đến 1.2kV để bảo vệ tốt các linh kiện điện tử.
Thứ ba là dòng tải định mức (IL). Cần tính toán đúng công suất tải liên tục của tủ điều khiển máy bơm hoặc tủ báo cháy để chọn dòng chịu tải của tủ cắt lọc sét (ví dụ: 32A, 63A, 100A hoặc 250A), tránh tình trạng quá nhiệt gây cháy nổ cuộn cảm lọc.
Lưu ý lắp đặt tủ cắt lọc sét nguồn AC bảo vệ thiết bị PCCC tại công trường
Mua tủ tốt nhưng thi công ẩu thì hiệu quả bảo vệ coi như bằng 0. Dưới đây là những nguyên tắc thợ thi công bắt buộc phải tuân thủ:
Chiều dài dây dẫn nối từ tủ cắt lọc sét đến thanh cái tiếp địa càng ngắn càng tốt, lý tưởng nhất là dưới 50cm. Dây dài sẽ sinh ra điện cảm ký sinh, làm tăng vọt điện áp dư khi có sét đánh qua.
Dây tiếp địa phải dùng cáp đồng bọc tiết diện tối thiểu 16mm2 cho tủ nhánh và 25mm2 trở lên cho tủ tổng. Hệ thống tiếp địa chống sét lan truyền phải liên kết đẳng thế với hệ thống nối đất an toàn điện, trị số điện trở đất đạt chuẩn dưới 4 Ohm.
Tủ phải có đèn báo trạng thái hoạt động của từng pha hoặc tiếp điểm khô cảnh báo lỗi từ xa về phòng điều khiển trung tâm để kịp thời thay thế mô-đun khi bị suy hao.
Kinh nghiệm chọn mua vật tư đạt chuẩn kiểm định
Khi tiến hành mua sắm vật tư, bạn tuyệt đối không chọn các dòng tủ gia công trôi nổi không rõ nguồn gốc. Thiết bị phải có đầy đủ chứng chỉ thử nghiệm xuất xưởng (CO, CQ) và biên bản thử nghiệm theo tiêu chuẩn IEC 61643-11.
Việc trang bị tủ cắt lọc sét nguồn AC bảo vệ thiết bị PCCC đúng quy chuẩn kỹ thuật giúp nhà thầu dễ dàng vượt qua các đợt nghiệm thu PCCC, đồng thời đảm bảo công trình vận hành an toàn và bền bỉ suốt hàng chục năm. Hãy liên hệ ngay với các đơn vị phân phối Vật tư PCCC uy tín để nhận tư vấn cấu hình tối ưu chi phí cho từng quy mô dự án.
